SAFECHARGER
JHE9-40032W
Nabíjecí stanice pro elektromobily
Produkty > EV Nabíječky > JHE9-40032W
Wallbox Safecharger JHE9-40032W
Професионално решение за современо полнење на електрични возила
Брзо, еднофазно и трифазно полнење со моќност до 22 kW за секој што сака да ја максимизира употребата на фотоволтаичната енергија, а истовремено, благодарение на динамичкото управување (DLM), интелигентно да го заштити главниот осигурувач од преоптоварување.
Safecharger претставува модерна и напредна AC станица за полнење (режим MODE 3) со моќност до 22 kW. Оваа разновидна трифазна станица е дизајнирана за брзо и безбедно полнење на електрични возила во домаќинства, компании, станбени згради и други објекти. Комбинира елегантен дизајн со висока издржливост и низа паметни функции кои го максимизираат искористувањето на енергијата од вашата фотоволтаична централа и ја штитат вашата електрична мрежа.
Што ќе ви биде потребно?

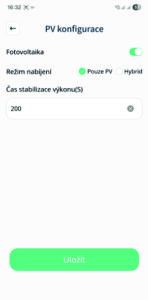

Ако сакате да ги користите динамичките функции и PV полнењето, задолжително е да користите DIN електромер SAFEMETER LK03B04 (поранешен DTSU8003), кој не е вклучен во пакувањето на wallbox-от. Повеќе информации за инсталацијата можете да најдете во корисничкото упатство.
За купување на wallbox или компатибилен DIN електромер, ве молиме изберете некој од нашите деловни партнери.

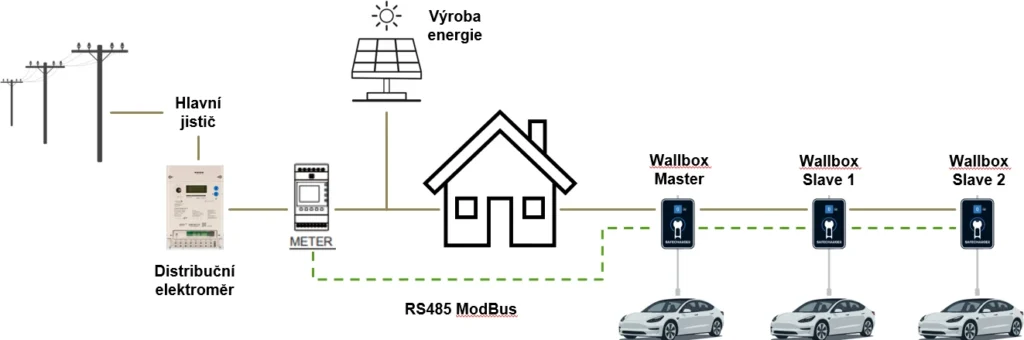

Како функционира?
Hlavní parametry
Android / Apple iOS

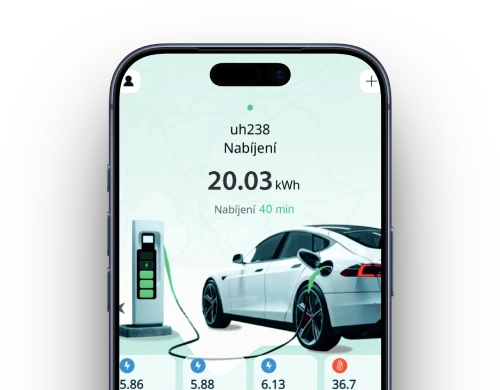

Мобилна апликација
EV Safecharger

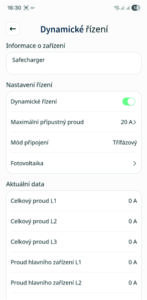

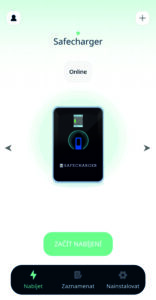

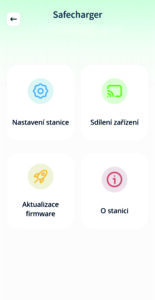

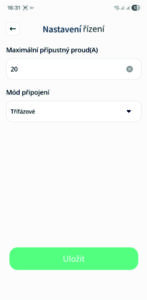

Апликацијата овозможува следење во реално време на сите важни параметри, како што се моменталната моќност на полнење, напонот и струјата на одделните фази, како и температурата во внатрешноста на уредот.
Преку интуитивниот интерфејс можете не само далечински да го започнете и прекинете полнењето, туку и прецизно да ја регулирате струјата на полнење во опсег од 6 до 32 A, со чекор од 1 A. На тој начин се обезбедува максимална заштита на вашата електрична мрежа и прецизно искористување на енергијата во комбинација со PV систем или Home Management систем.

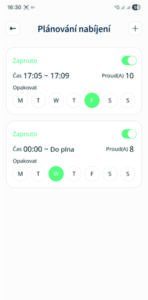

За максимална заштеда на трошоците, апликацијата овозможува планирање на времето за полнење (на пример, за користење на ноќната тарифа) и напредна конфигурација за фотоволтаични системи, при што можете да избирате помеѓу различни економични режими на полнење. Администраторите ќе ја ценат и можноста за споделување на пристапот со други членови на семејството или колеги, како и поставување на динамичко управување со моќноста за цела група wallbox станици.

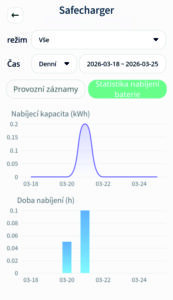

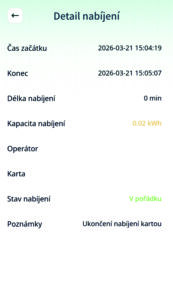

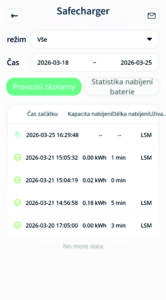

Целата историја на полнење е прегледно архивирана и може лесно да се експортира во табеларен формат за анализа или распределба на трошоците. Апликацијата исто така обезбедува уредот секогаш да биде ажуриран преку поддршка за далечински ажурирања на фирмверот (OTA).
Јазични верзии
Апликацијата е достапна на повеќе јазични верзии, прилагодени за конкретниот пазар.
Јазична локализација: чешки, англиски, унгарски и македонски.
JHE9-40032W Detailní přehled parametrů
- Elektrické parametry
- Bezpečnost
- Komunikace
- Konstrukční parametry
- Parametry RFID
- Ke stažení
- FAQ
- Příslušenství
- Normy
- Obchodní partneři
- Novinky ve FW a SW
- Reference
| Provozní napětí | AC 230 V (1f) / 400 V (3f) ±10 % |
| Provozní frekvence | 50 ±1 Hz |
| Výstupní výkon | 22 kW |
| Spotřeba v pohotovostním režimu | <5 W |
| Jmenovitý výstupní proud | AC 32 A (nastavitelný rozsah 6–32 A, krok 1 A) |
| Provozní teplota | -40 °C až +50 °C (nad 60 °C omezení výkonu) |
| Skladovací teplota | -40 °C až +80 °C |
| Vlhkost | ≤ 95 % (bez kondenzace) |
| Nadmořská výška | 2 km |
| Izolační odpor | >10 MΩ |
| Dielektrická pevnost | Únik proudu ≤10 mA |
| Externí jistič | Vyžaduje instalaci jističe |
| Uzemňovací systém | TN-S |
| Detekce zemního spojení | Detekce zemního spojení, automatické obnovení |
| Detekce unikajícího proudu | Typ A+ 6 mA DC |
| Ochrana sítě | Přepětí / Podpětí / Přetížení |
| Ochrana výstupu | Zkrat na výstupu / Zkrat na zem |
| Proudový chránič | Integrovaný RCCB (B) + detekce 6 mA DC |
| Třída ochrany | IP55 Prachotěsné a chráněno proti tryskající vodě (garantováno při instalaci podle návodu k obsluze) |
| Mechanická odolnost | IK08 Vysoká ochrana proti vnějším nárazům a poškození |
| Měření | Bez nezávislého měřiče MID, interní měření bez MID |
| Režim zobrazení | barevný 2,8 “ LCD displej |
| Režim spouštění | automatický, manuální, pomocí RFID karty, pomocí RS485 (ModBus RTU) |
| Režim nabíjení | automatický, manuální |
| Nabíjecí kabel | konektor typu 2 , délka 5m |
| Komunikace | WiFi, RS485 (ModBus RTU, příkazy z externích systémů nebo home managementu) |
| Komunikační protokol | OCPP 1.6/2.0 (prosím kontaktujte podporu) |
| Aktualizace softwaru | OTA |
| Rozměry | 201 x 319 x 88,5 mm |
| Instalace | Montáž na zeď/stojan |
| Hmotnost | 6,1 kg (wallbox, kabel, krabice) |
| Certifikace | CE certifikace |
| Technologie autorizace | Integrovaná čtečka RFID karet, 2 ks autorizačních RFID karet v balení, další lze dokoupit |
| Pracovní frekvence RFID | 13,56 MHz |
| Max. vysílací výkon (EIRP) | -53,16 dBm |
| Správa karet | Možnost spárování až 10 unikátních RFID karet na jednu nabíjecí stanici. |
EV SAFECHARGER – Často kladené otázky (FAQ)
FAQ verze 03 (aktualizováno 5. 6. 2026)
1. Požadavky pro používání aplikace EV SAFECHARGER
Stáhněte si aplikaci EV SAFECHARGER z obchodů Google Play nebo App Store.
Při instalaci aplikace je nutné povolit všechna oprávnění požadovaná aplikací, zejména:
- Bluetooth
- Přístup k fotoaparátu
Tyto funkce jsou vyžadovány při prvotním nastavení a konfiguraci nabíjecí stanice.
Komunikace mezi mobilním telefonem a aplikací:
- nezískává ani nesleduje informace o poloze uživatele
Oprávnění pro Bluetooth a fotoaparát lze vypnout, pokud aplikaci nepoužíváte.
2. Jak přidat nabíjecí stanici do aplikace EV SAFECHARGER
- Po instalaci aplikace si vytvořte uživatelský účet
- Otevřete hlavní stránku aplikace
- Klikněte na:
- „Přidat nabíjecí stanici“ nebo
- tlačítko „+“
- Postupujte podle průvodce v aplikaci
3. Může být ke stejné nabíjecí stanici připojeno více uživatelů?
Ano.
Každá nabíjecí stanice může být přiřazena pouze k jednomu hlavnímu uživateli.
Další uživatelé mohou stanici používat pouze pokud jim ji hlavní uživatel nasdílí pomocí funkce sdílení.
4. Lze v jedné aplikaci spravovat více nabíjecích stanic?
Ano.
- V jedné aplikaci lze spravovat více stanic
- Stačí zopakovat postup přidání (viz bod 2)
- Stanice může být také nasdílena jiným uživatelem
Přepínání mezi stanicemi:
- pomocí šipek vlevo/vpravo v aplikaci
5. Jak zahájit nabíjení? 💡
Výchozí režim po vybalení:
⚡ Zapojit a nabíjet
Postup:
- připojte konektor k vozidlu
- nabíjení se spustí automaticky
Ukončení nabíjení:
- přes vozidlo
- nebo automaticky po nabití
Ovládání přes aplikaci nebo RFID
Je nutné změnit režim:
Nastavení stanice → Režim nabíjení → ⚡ Start aplikací
Poté lze využívat všechny funkce aplikace.
6. Lze nastavit nabíjecí proud?
Ano, dvěma způsoby:
Na zařízení:
- 6 A / 10 A / 16 A / 32 A
V aplikaci:
- rozsah 6–32 A
- krok 1 A
Postup:
Nastavení stanice → Prostředí nabíjení → Nabíjecí proud
7. Je zaznamenáván průběh nabíjení a systémové události?
Ano.
Aplikace zaznamenává:
- čas zahájení a ukončení
- dodanou energii
- chyby a abnormality
Další možnosti:
- historie dostupná uživatelům
- export dat do tabulky (analýza, rozúčtování)
8. Proč auto nereaguje na změnu nabíjecího proudu?
Možná příčina:
👉 Aktivní funkce ve vozidle:
- „Snížení nabíjecího proudu“
- „eco / šetrný režim“
Řešení:
- vypnout tuto funkci v autě
Důležitá poznámka
- každé vozidlo má specifické nastavení
- doporučeno:
- prostudovat manuál
- případně aktualizace SW v servisu
9. Proč se nabíjení spustí ihned i v režimu „Start aplikací“?
Pravděpodobná příčina:
👉 Aktivní plánované nabíjení (časovač)
- má nejvyšší prioritu
- přepisuje:
- nastavený maximální proud
10. Můžu pro wallbox použít jakýkoliv DIN elektroměr?
Ne.
Je nutné použít:
- model kompatibilní s komunikačním protokolem wallboxu
👉 doporučení:
- kontaktujte prodejce
11. Mohu využívat dynamické funkce bez DIN elektroměru?
Ne.
Tyto funkce vyžadují:
- fyzické připojení elektroměru
Použití:
- řízení zátěže
- solární optimalizace
12. Co znamená „Meter ERR“?
Význam:
- aktivní dynamické řízení
- ale:
- elektroměr není připojen
- nebo je špatně zapojen
Typická chyba:
- prohozené svorky A/B (RS485)
13. Co znamená blikající Wi-Fi symbol?
Možné příčiny:
- slabý signál
- nestabilní připojení
Správný stav:
- trvalé svícení = OK
Doporučení:
- restart Wi-Fi
- kontrola sítě
- restart wallboxu
14. Nelze odpojit konektor z auta
Důvod:
- vozidlo konektor během nabíjení uzamkne
Řešení:
- nejprve ukončit nabíjení:
- aplikace
- infotainment vozidla
15. Auto se po připojení nezačne nabíjet
Zkontrolujte:
👉 infotainment vozidla:
- AC nabíjení (MODE 3) může být:
- vypnuto
- blokováno časovačem
Po povolení:
- nabíjení se spustí automaticky
📚 Dokumentace
Veškerá dokumentace:
https://safemeter.com/produkty/ev-nabijecky-cs/jhe9-40032w/
📩 Technická podpora
Nenašli jste odpověď?
Kontaktujte nás:

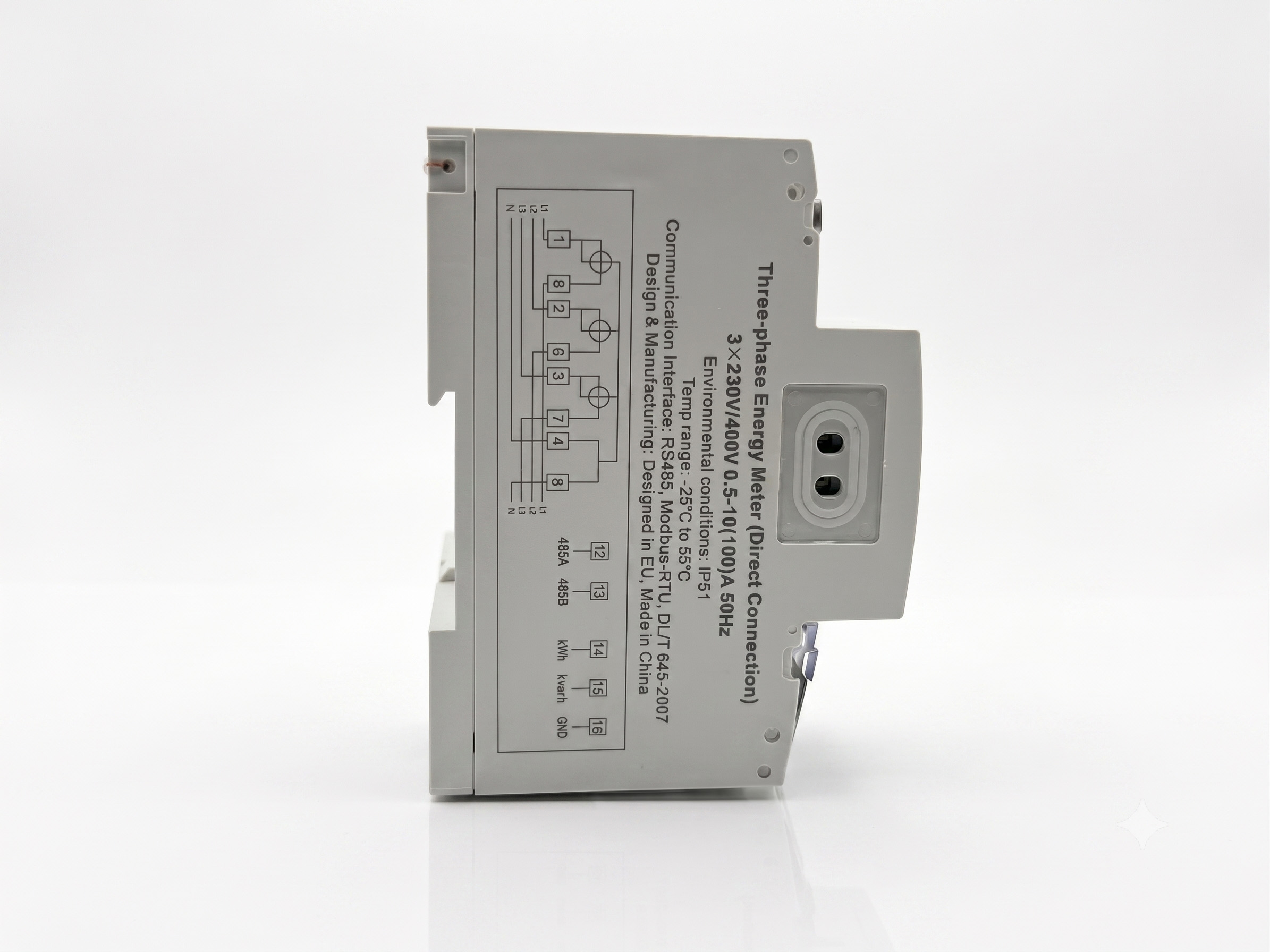

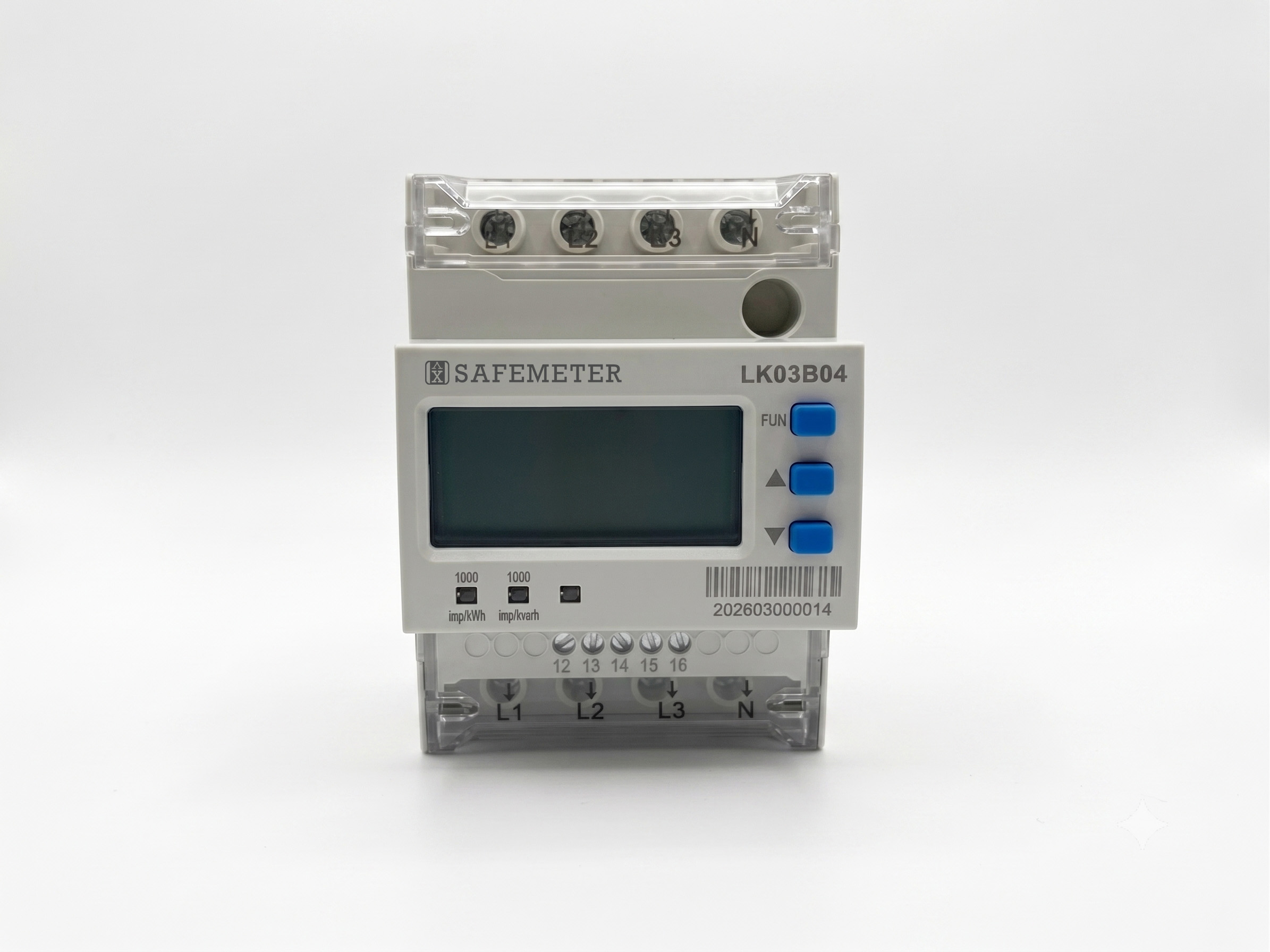

| DIN elektroměr | Nezbytný prvek pro aktivaci dynamického řízení zátěže (DLM) a chytrého nabíjení z FVE Kompatibilní model DIN elektroměru SAFEMETER LK03B04 (dříve DTSU8003) |
| RFID karta | Náhradní karta |
| Nabíjecí standardy a výkon | |
| IEC 61851-22 | Definice specifických výkonnostních kritérií pro AC nabíjecí stanice. |
| Vzdálená správa | Podpora protokolů pro integraci do chytrých sítí a budov (ModBus RTU). |
| Dielektrická odolnost a izolace | |
| IEC 60664 / IEC 60664-1 | Zkouška výdržného napětí, izolačního odporu a dodržení volných průchozích vzdáleností. |
| IEC 61180-1 | Zkouška impulzní dielektrické odolnosti (1,2/50 μs) pro ochranu proti napěťovým špičkám. |
| Integrovaná ochrana | Systém doplňuje ochrana proti přepětí, podpětí a zkratu spolu s chráničem RCCB (B) s detekcí 6 mA DC |
| Odolnost prostředí a mechanické zkoušky | |
| IEC 60529 (Krytí IP) | Potvrzení stupně krytí IP55 (ochrana proti prachu a tryskající vodě) |
| IEC 60068-2-75 (Náraz) | Potvrzení mechanické odolnosti IK08 |
| IEC 60068-2-78 / IEC 60068-2-30 | Nepřetržité i cyklické zkoušky vlhkým teplem pro garantovanou funkčnost v exteriéru i interiéru |
| Elektromagnetická kompatibilita (EMC) | |
| IEC 61000-6-3 | Zkoušky emisí (elektromagnetické rušení). |
| IEC 61000-6-1 | Zkoušky odolnosti proti vnějšímu elektromagnetickému rušení. |
 | Autostyl a.s. Prodejce a servis vozů – zde můžete koupit náš wallbox |
 | Cube IT a.s. Chytré řízení pro novou éru energetiky – zde můžete koupit náš wallbox – náš wallbox je plně kompatibilní s řešením Cubee |
 | Loxone s.r.o. Komplexní systém chytré domácnosti a automatizace budov – náš wallbox je plně kompatibilní s Loxone |
 | E-shop autonabijeni.cz – zde můžete koupit náš wallbox – montážní společnost |
 | E-shop natankujev.cz – zde můžete koupit náš wallbox – montážní společnost |
 | Sophistio s.r.o. Inteligentní řízení pro Vaše energie – náš wallbox je plně kompatibilní s řešením Sophistio |
 | TOPERCZ revize s.r.o. Elektroinstalace NN, VN tř.A,B, revize elektro, dálkové odečty, monitoring LDS, FVE, stavby, rekonstrukce Specializace Ex prostředí – zde můžete koupit náš wallbox – montážní společnost |
 | TT Green life s.r.o. Fotovoltaika, bateriová uložiště, sdílení energie, řízení příkonů, výroba rozvaděčů – zde můžete koupit náš wallbox – montážní společnost |
| FW | Popis FW wallboxu JHE9-40032W |
| V1.01 | Počáteční verze |
| V1.02 – V1.03 | Interní testovací a vývojové verze |
| V1.04 | 1. Rozšíření sady příkazů pro rozhraní RS485. Nyní je k dispozici plná podpora vzdáleného ovládání prostřednictvím protokolu ModBus RTU 2. Zpřístupněna informace o verzi firmwaru přímo v rozhraní aplikace 3. Nová funkce vzdáleného restartu: Po dálkovém ukončení nabíjení skrze aplikaci je nyní možné proces znovu spustit bez nutnosti fyzického odpojení a opětovného zapojení nabíjecího konektoru |
| V.105 | Optimalizace síťové konektivity a způsobu přihlašování ke cloudu |
| V1.06 | Sjednocení parametrů RS485: Výchozí nastavení komunikace bylo upraveno na standard 9600 bps (8N1), což zaručuje plnou kompatibilitu s většinou moderních energetických manažerů a prvků chytré domácnosti |
| V1.07 | Implementovali jsme vylepšený algoritmus pro precizní regulaci nabíjecího proudu po 1A |
| V1.08 | Přidána funkce automatické detekce poruch výstupních ochranných prvků a vylepšený systém hlášení chybových stavů |
| V1.09 | Systém byl rozšířen o inteligentní monitoring výstupních ochranných prvků. Tato funkce v reálném čase prověřuje integritu vnitřních komponent zodpovědných za bezpečné usměrnění a distribuci proudu. V případě detekce jakékoli hardwarové anomálie systém automaticky zastaví proces nabíjení a skrze aplikaci EV Safecharger informuje uživatele o nutnosti kontroly zařízení, čímž předchází poškození elektroniky vozu i samotného wallboxu |
| V1.10-V1.14 | Interní testovací a vývojové verze |
| V1.15 | 1. Dynamické řízení zátěže (DLM): Wallbox v reálném čase monitoruje spotřebu objektu a automaticky upravuje nabíjecí proud tak, aby nedošlo k překročení kapacity hlavního jističe. Tato funkce zůstává plně aktivní i v režimu offline při výpadku Wi-Fi sítě. 2. Chytrá fotovoltaická funkce (PV): Umožňuje maximalizovat využití vlastní solární energie pomocí detekce přetoků do sítě. V aplikaci lze volit mezi režimy „Pouze PV“ (nabíjení čistě ze slunce) nebo „Hybridní“ (kombinace FVE a sítě). 3. Komunikace s elektroměrem: Pro využití dynamických funkcí a PV nabíjení wallbox komunikuje s podružným DIN elektroměrem prostřednictvím rozhraní RS485 a protokolu ModBus RTU. 4. Správa nabíjecích karet (RFID): Systém umožňuje spravovat až 10 unikátních karet pro různé uživatele . 5. Nastavení ModBus ID: Možnost nastavení ModBus ID přes aplikaci. 6. Plánované nabíjení: Mobilní aplikace umožňuje plánování časů nabíjení, což je ideální pro automatické spouštění procesu v časech s nízkým tarifem elektrické energie (noční proud). 7. Zobrazení datumu a času na LCD wallboxu 8. Na hlavní wallbox (Master) lze napojit až 15 podružných (Slave) wallboxů a lze je při tom dynamicky řídit |
| SW | Popis aplikace EV SAFECHARGER |
| V1.01 | Počáteční verze |
| V1.02 – V1.04 | Vylepšení zobrazení a překladů |
| V1.05 | Optimalizace stránky Charging Environment |
| V1.06 | Opravy textu rozhraní |
| V1.07 | Opravy funkcí a doplnění překladů |
| V1.08 | Optimalizace stability systému a rozhraní |

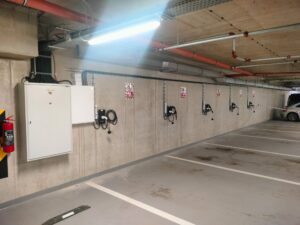

Lokalita: Praha, bytový dům, dynamické řízení zátěže, 5 wallboxů, instalační firma: TT Green Life

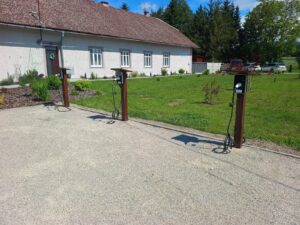

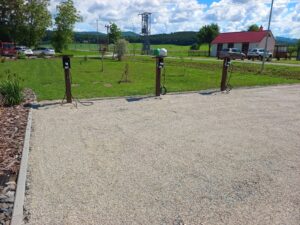

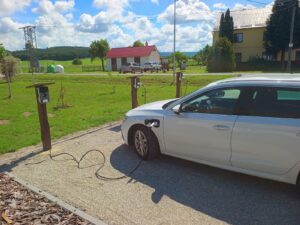

Lokalita: Mladějovice okr. Olomouc, dynamické řízení zátěže, 3 wallboxy, instalační firma: TT Green Life

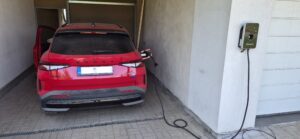

Lokalita: Louny, rodinný dům, dynamické řízení zátěže, chytré nabíjení z FVE
Lokalita: Česká Lípa, rodinný dům, dynamické řízení zátěže, chytré nabíjení z FVE
Výrobce:
LOGAREX Smart Metering a.s.
Podnikatelská 539
190 11 Praha 9 – Běchovice
Czech Republic
Chcete se stát našim obchodním partnerem či montážní firmou a nakupovat zboží za B2B ceny?
Neváhejte nás kontaktovat:
technická podpora: support@safemeter.com
produktový manažer Libor Křivánek: +420 605 792 196, krivanek@safemeter.com
